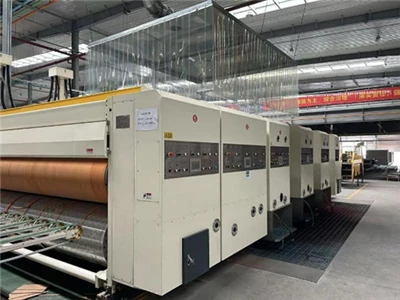

ماكينة قطع قوالب الطباعة والتشقيب- عبارة عن ماكينة تصنيع الورق المقوى المموج العادي إلى صندوق كرتوني قابل للطي من خلال أربع عمليات مترابطة بشكل وثيق: تغذية الورق، والطباعة، والتشقيب، والتشقيب، والتجعيد، وقطع القالب-. فيما يلي العديد من وحدات ومبادئ العمل الأساسية:
1. قسم تغذية الورق:
الواجب الأساسي: العرض الدقيق وتحديد المواقع
مبدأ العمل: يتم إدخال الصفائح المفردة من الورق المقوى بسلاسة إلى خط الإنتاج، ويتم ضمان موضع كل كرتون يدخل إلى المرحلة التالية ليكون دقيقًا وخاليًا من الأخطاء من خلال أجهزة مثل الحواجز.
2. وحدة الطباعة:
الواجب الرئيسي: طباعة نقل النمط
مبدأ العمل: اعتماد عملية نقل "أسطوانة الشبكة-لوحة الطباعة-الكرتون"، وطباعة الحبر على سطح الورق المقوى. وتتكون عادةً من وحدات متعددة لتحقيق طباعة فوقية متعددة الألوان-.
3. وحدة الشق
الواجب الأساسي: التجعيد والحز
مبدأ العمل: الضغط على التجاعيد التي يسهل طيها على الورق المقوى وقطع فتحات الطلب لربط صندوق الكرتون، هذه هي النقطة الأساسية لجعل الورق المقوى "يقف" في الصندوق.
4. وحدة القطع - بالقالب
واجب الحبل: الانتهاء النهائي
مبدأ العمل: استخدم سكينًا فولاذيًا للضغط، وقطع الورق المقوى إلى الشكل النهائي وفقًا للمخطط المحدد مسبقًا، وإزالة الأجزاء الزائدة.
النقطة الأساسية للعملية برمتها هي التزامن والدقة. تستخدم المعدات الحديثة عادة PLS كعقل لتنسيق حركة كل وحدة، مما يضمن أن موضع الطباعة والتقطيع وخطوط القطع- يمكن أن تتلاءم تمامًا مع السرعات العالية.
يجب أن تخبرك بتفاصيل فنية:
التعويض عن خسائر القطع-: في وحدة القطع بالقالب-، توجد وحدة رئيسية تسمى أسطوانة الوسادة المطاطية، وستقوم هذه اللفات بتنفيذ عملية قطع القالب-مع أسطوانة القالب. إن أسطوانة الوسادة المطاطية هي جزء ضعيف، وسوف يقل القطر بعد التآكل، وسوف يؤدي إلى سرعة خطية غير متزامنة مع أسطوانة القالب ويؤثر على الدقة. لذا، فإن المعدات المتطورة-ستحتوي على "آلية تتبع سرعة أسطوانة الوسادة المطاطية"، وسوف تعوض اختلاف السرعة الناتج عن تآكل الوسادة المطاطية في الوقت الفعلي من خلال جهاز متغير السرعة، مما يضمن جودة قطع متسقة-.
تطور نقل الدقة: المعدات التقليدية من خلال الطول الميكانيكي والتروس لنقل الطاقة، تتأثر الدقة بسهولة. التكنولوجيا المتقدمة الحديثة هي "ناقل الحركة بدون عمود"، وهذا يعني أن كل وحدة وظيفية (مثل وحدة الطباعة، وحدة الشق) يتم تشغيلها بواسطة محرك مؤازر مستقل ويتم ضبطها بشكل موحد بواسطة نظام التحكم. هذه الطريقة سوف تقضي على أخطاء التراكم الميكانيكية، ويمكن أن تجعل المعدات تعمل بسلاسة أكبر وتحقق دقة أعلى في مطابقة الألوان وتحديد فترات زمنية محددة.
